日本On-chip

单细胞微流控微液滴高速生成及分选系统



产品中心

1. 实现单细胞分析

2. 提高实验效率

3. 减少试剂用量

4. 增强反应灵敏度和准确性

5. 拓展应用领域

微液滴技术



On-chip的微流控芯片技术



Droplet微液滴：将微小液滴分散在油溶液中，通过表面活性剂使其稳定，从而实现单个细胞 或微生物的封装和培养。

高通量筛选：10分钟内可制备的液滴数量超过100万个

筛选：分离土壤或肠道等多种环境中的微生物

单细胞检测：轻松将数十万个细胞分隔成单个细胞

微型培养环境：节省稀有试剂，实现升级培养

On-chip的微流控芯片技术，多种芯片类型可选，针对不同的实验需求，可制备Φ20μm至 Φ200μm的不同大小的油滴





































（工作流程图）

可制备的油滴类型：“W/0液滴”和“GMD"两种液滴











































On-Chip的微液滴柔性分离技术





精准定位靶向细胞/微生物样本，通过温和的液流推向法，将标定细胞注入收集槽内





































On-chip的精准筛选光学技术



1、在微流控芯片上方发射最多三种波长的激光，对样本的荧光标记进行识别

2、最多6种检测器（FL）对荧光进行宽范围与高敏度检测

3、前向散射光（FSC）可体现样本粒子的尺寸大小。侧向散射光（SSC）可体现样本粒子内部构造的 复杂程度。在微流控芯片获取侧向散射光的参数是本公司的独家技术（专利）

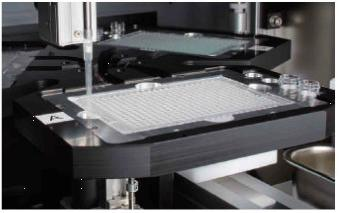

On-chip的微液滴分选后分注到96/384孔板的方法



洁净的运作环境：

内置HEPA过滤器，装置内部的空气可保持洁净

使用一次性微流控芯片可避免交叉污染

可将装置放入特制的厌氧箱可控制操作环境

简单操作，无需维护

微液滴以单个形式分注到孔板中

   将微流控芯片中回收得到的液滴进行分注

完成96空分注最快仅需10分钟

96/384孔板最多可放置3块

每孔中以加入培养基，液滴分注后可继续培养



应用案例（一）：On-chip Droplet Generator：通过GMD筛选蛋白质高分泌酵母

通过UV（Ultraviolet，紫外线）照射分泌荧光素酶的转基因酵母，诱导其基因突变，然后 将其封装在GMD(Gel Microdrop, 凝胶微滴)中进行培养On-chip®Sort分选出荧光酶素发光 强度高的GMD,在琼脂培养基上进行单菌落涂板分离并对形成的菌落继续培养，取上清液 检测。

 经过筛选，高效地获得了比原始菌株产能更高的菌株。











GMD内的酵母

培养：形成酵母的微培养：形成酵母的微菌落

绿色荧光来自于荧光绿色荧光来自于荧光素酶

*红色虚线内为GMD微液滴









在UV诱导的1×105个变异酵母中取得了高于亲 代菌株5倍产能的菌株，GMD方法与传统的方 法相比，所需的时间更短(2天内)、成本更低。







应用案例（二）：On-chip Sort ：分选方法的不同给细胞表征带来的不同影响





应用案例（三）：On-chip Droplet Selector：已封装根瘤菌液滴的单液滴铺板



所有液滴中约有5%的液滴封装了 根瘤菌。通过On-chip Droplet Selector可将发生根瘤菌增殖的液 滴分注到96孔板中。

经过孔板中培养，分注的45个孔 中有32个孔的根瘤菌发生了增殖。



















































多孔板培养14天后的情况：可对已封装微生物的液滴进行高精度的分注，并且可继续培养。
