日本On-Chip

微液滴生成装置、微流控细胞分选装置、

微流控单细胞分选分注装置



产品中心

微滴液技术

1.实现单细胞分析

2.提高实验效率

3.减少试剂用量

4.增强反应灵敏度和准确性

5.拓展应用领域

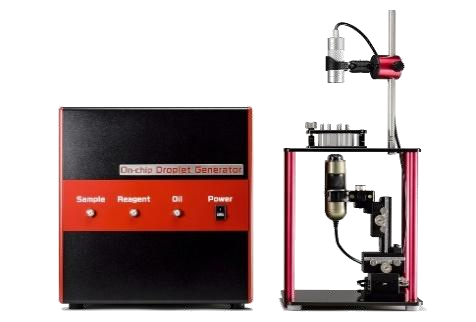

On-chip的微流控芯片技术
Droplet油中水滴乳浊液：将微小液滴分散在油溶液中，通过表面活性剂使其稳定，从而实现 单个细胞或微生物的封装和培养。

高通量筛选：10分钟内可制备的液滴数量超过100万个

筛选：分离土壤或肠道等多种环境中的微生物

单细胞检测：轻松将数十万个细胞分隔成单个细胞

微型培养环境：节省稀有试剂，实现升级培养

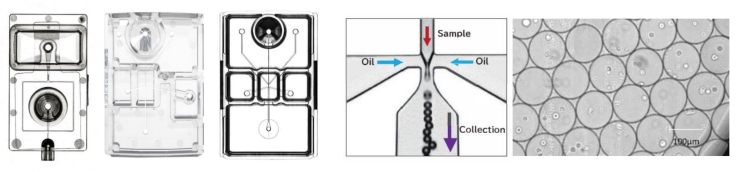

On-chip的微流控芯片技术，多种芯片类型可选，针对不同的实验需求，可制备φ20μm至 φ200μm的不同大小的油滴。

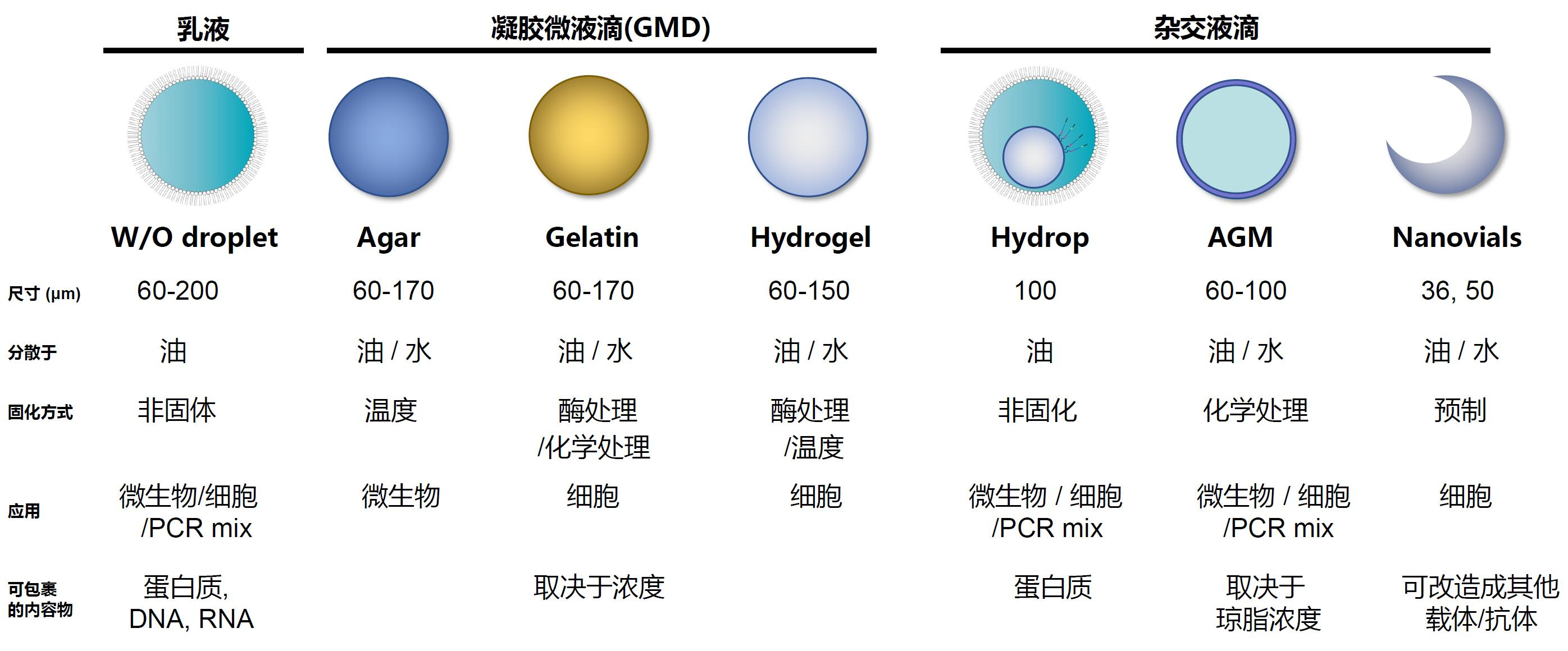

可制备的油滴类型：“W/0液滴”和“GMD"两种液滴

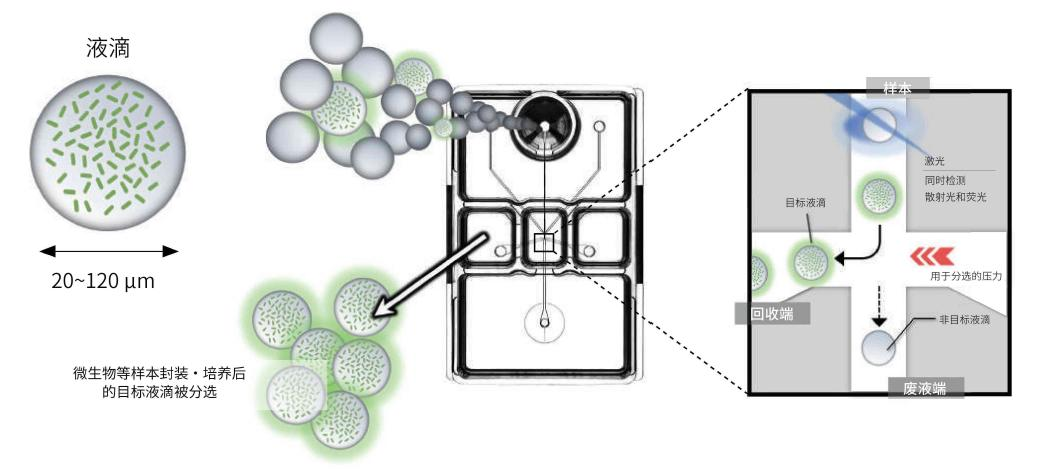

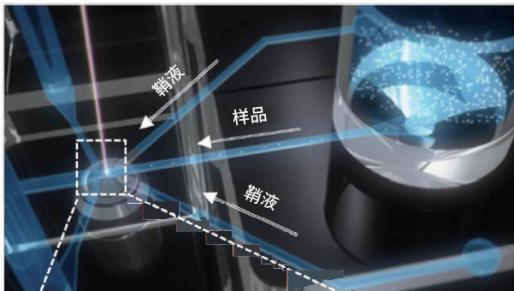

On-Chip的微液滴柔性分离技术

精准定位靶向细胞/微生物样本，通过温和的液流推向法，将标定细胞推入收集槽内

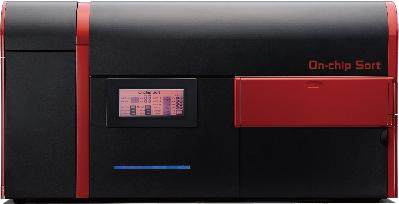

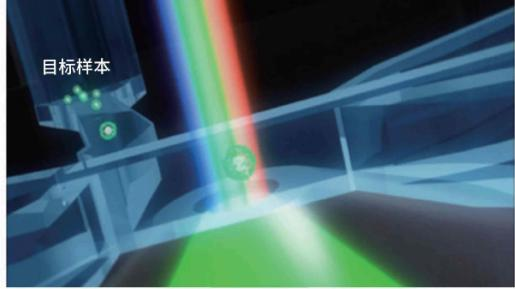

On-chip的精准筛选光学技术

1、在微流控芯片上方发出最多三种波长的激光，对样本的荧光标记进行识别

2、最多6中检测器（FL）对荧光进行款范围与高敏度检测

3、前向散射光（FSC）可体现样本粒子的尺寸大小。

侧向散射光（SSC）可体现样本粒子内部构造 的复杂程度。

在微流控芯片获取侧向散射光的参数是本公司的独家技术（专利）

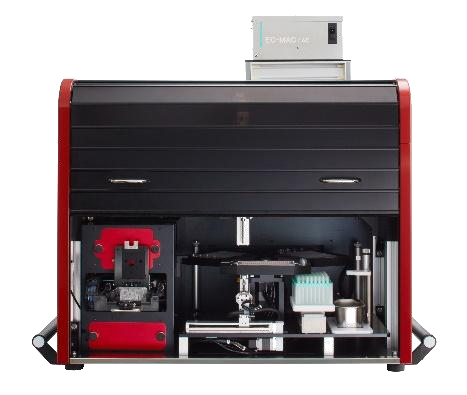

On-chip的微液滴分选后分注到96/384孔板的方法
洁净的运作环境

内置HEPA过滤器，装置内部的空气可保持洁净

使用一次性微流控芯片可避免交叉污染

可将装置放入特制的厌氧手套箱一可控制操作环境

简单操作，无需维护

微液滴以单个形式分注到孔板中

将微流控芯片中回收得到的液滴进行分注

完成96空分注最快仅需10分注

96/384孔板最多可放置3枚

孔中以加入培养基，液滴分注后可继续培养

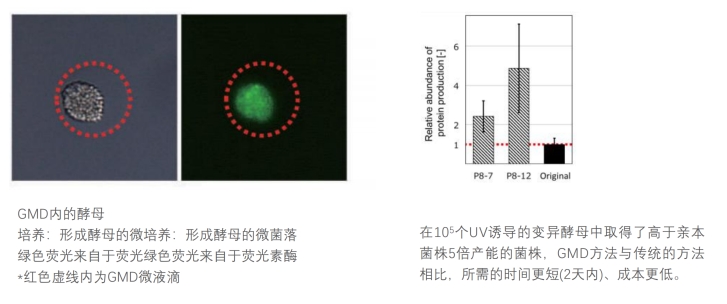

应用案例一： Droplet Generator：通过GMD筛选蛋白质高分泌酵母



通过UV（Ultraviolet，紫外线）照射分泌荧光素酶的转基因酵母，诱导其基因突变，然后 将其封装在GMD(Gel Microdrop, 凝胶微滴)中进行培养On-chip®Sort分选出荧光酶素发光 强度高的GMD,在琼脂培养基上进行单菌落涂板分离并对形成的菌落继续培养，取上清液 检测。

经过筛选，高效地获得了比亲本菌株产能更高的菌株。





应用案例二：Sort ：分选方法的不同给细胞表征带来的不同影响







应用案例三：O2k线粒体呼吸代谢 多参数检测（神经领域）







所有液滴中约有5%的液滴封装了 根瘤菌。通过On-chip Droplet Selector可将发生根瘤菌增殖的液 滴分注到96孔板中。 经过孔板中培养，分注的45个孔 中有32个孔的根瘤菌发生了增殖。

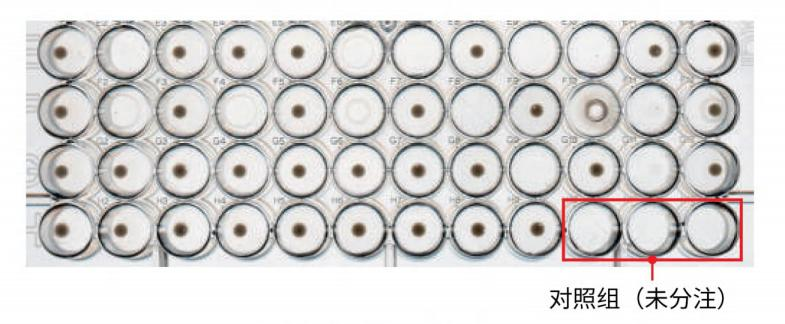

多孔板培养14天后的情况：可对已封装微生物的液滴进行高精度的分注，并且可继续培养。
